Аэрограф 1113

Характеристики аэрографа

Расход воздуха:

1-3,5 кг/см2

Диаметр сопла:

0,3 мм

Крепление сопла:

Резьбовое

Тип смешивания:

Внутренний

Тип управления:

Двойное, независимое

Объём бачка:

7 мл.

Тип бачка:

Встроенный

Подача материала:

Верхняя

Размер штуцера:

 G1/8"

Корпус аэрографа:

Металл

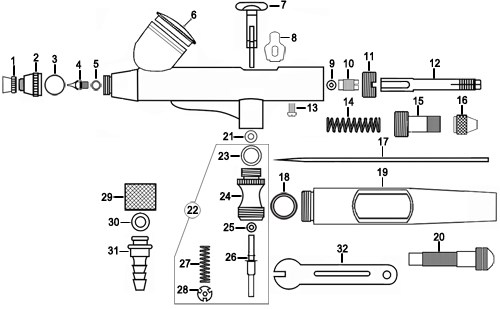

1.

Диффузор

17.

Игла

2.

Корпус диффузора

18.

Резиновый уплотнитель

3.

Резиновый уплотнитель

19.

Защитный колпак задний

4.

Сопло

20.

Регулятор подачи краски

5.

Резиновый уплотнитель

21.

Резиновый уплотнитель

6.

Емкость под краску с крышкой

22.

Воздушный клапан в сборе

7.

Рычаг управления

23.

Резиновый уплотнитель

8.

Рычаг управления иглой

24.

Корпус воздушного клапана

9.

Прокладка иглы

25.

Резиновый уплотнитель

10.

Фиксирующая втулка

26.

Воздушный клапан

11.

Блокирующая втулка

27.

Пружина воздушного клапана

12.

Направляющая иглы с цанговым зажимом

28.

Шайба воздушного клапана

13.

Стопорный винт втулки

29.

Гайка коннектора

14.

Возвратная пружина иглы

30.

Резиновый уплотнитель

15.

Обойма пружины

31.

Коннектор

16.

Фиксирующая гайка зажима

32.

Ключ
